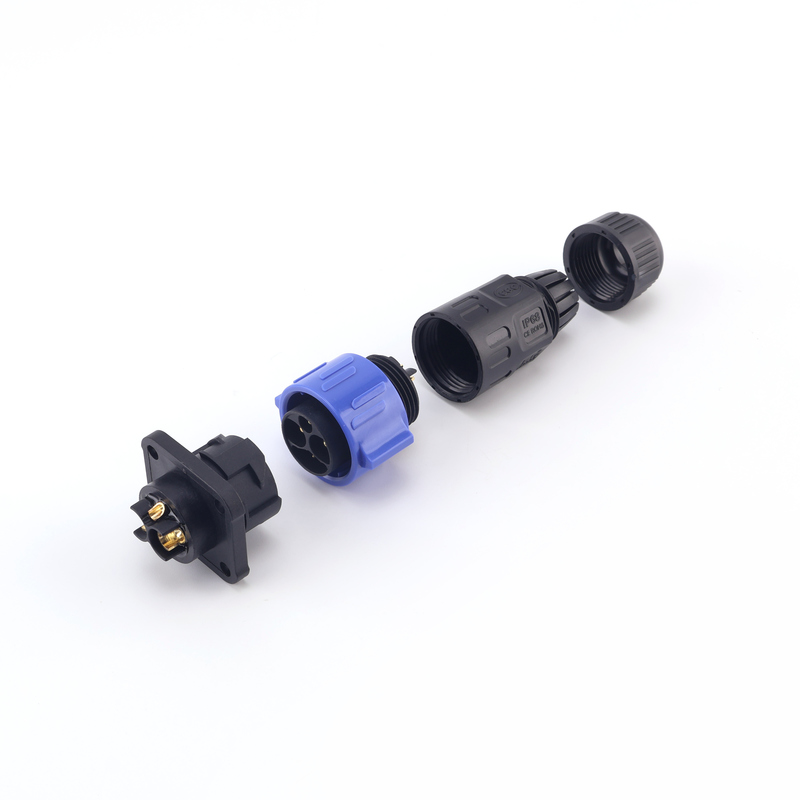

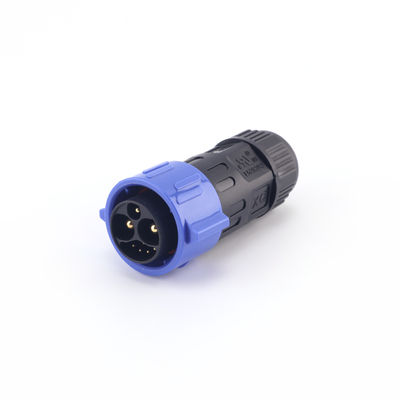

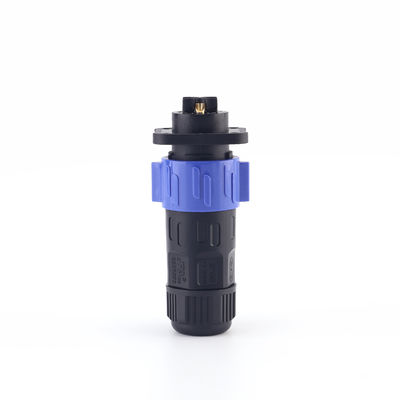

Nowy rdzeń M25 2+1+5, z nylonu, wysokie napięcie, nowa energia, wodoodporny, IP67, samoblokujący się złącze.
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | XIangqian |
| Orzecznictwo: | UL |
| Numer modelu: | Montaż panelowy M25 |
Zapłata:
| Minimalne zamówienie: | 100pcs |
|---|
|
Szczegóły informacji |
|||
| marka: | Xiangqian | Tworzywo: | Nylon, PA66 |
|---|---|---|---|
| nazwa złącza: | Wodoodporne złącze zewnętrzne IP67 M25 | Szpilka: | 8(2+1+5) rdzeni |
| Obecna ocena: | 30a | Ocena napięcia: | 600V |
| Próbki: | Bezpłatny | Czas dostawy: | 5 dni |
opis produktu
Nowy rdzeń M25 2+1+5, z nylonu, wysokie napięcie, nowa energia, wodoodporny, IP67, samoblokujący się złącze.
wielkość M25, konfiguracja 2+1+5 pinów (2 dla głównej linii zasilania, 1 dla sygnału/ziemi lub neutralnego, 5 dla portu sterowania/sygnału pomocniczego), wykonana z materiału inżynieryjnego z nylonu (PA),o konstrukcji samoblokującej się i konstrukcji antyodłącznej,, jest to wodoodporne rozwiązanie podłączenia wysokonapięciowego zaprojektowane specjalnie dla nowych systemów energetycznych (takich jak falowniki fotowoltaiczne, urządzenia magazynowania energii, paliwa ładowania energii,małe skrzynki sterujące silnikiemCała jednostka spełnia normy ochrony IP67, jest odporna na działanie pogody i korozję, łatwa w montażu i ma niskie koszty utrzymania.
Najważniejsze elementy produktu (punkty sprzedaży)
Wysoka ocena ochrony: IP67 (krótkotrwałe zanurzenie), odpowiednie do środowisk zewnętrznych i wilgotnych.
Samonzablokowana struktura: niezawodnie zamyka się na miejscu bez dodatkowych narzędzi, zapobiegając luzowaniu i błędnemu wprowadzaniu.
Projekt odporny na wysokie napięcie: Kompatybilny z powszechnymi poziomami napięcia w nowych systemach energetycznych (zob. tabela wydajności elektrycznej).
Doskonała izolacja i odporność na ciepło: materiał nylonowy opóźniający płomień, szeroki zakres temperatur i właściwości przeciwstarzenia.
Modułowy układ pinów: układ pinów 2+1+5, obsługujący zintegrowane okablowanie zasilania + sygnału / sterowania.
Przystosowany do montażu: nadaje się zarówno do montażu paneli, jak i podłączenia kabli, ma wysoki cykl wstawiania/odstawiania i długą żywotność.
Parametry:
| Kabel OD | Ø6.0-14.0MM |
| Materiał sprzętowy | Pozbudowa z miedzi |
| Odporność kontaktowa | ≤ 10 mΩ |
| Tryb połączenia | Przesunięcie |
| Rating operacyjny | -40-+105 |
| Stopień opóźnienia płomienia | UL94 V-0 |
Sprawozdanie z badania wydajności (badanie fabryczne)
| Parametry | Wspólne typowe wartości lub zakresy | Uwaga: |
| Poziom napięcia | 250 V / 400 V / 450 V | Niektóre modele obsługują wysokie napięcia (np. systemy słoneczne lub energetyczne) |
| Obecny rating | Badanie głównego szpilka zasilania (2 szpilki) | 30A ~ 35A |
| Odporność kontaktowa | ≤ 5 mΩ | Niektóre konstrukcje łączników zewnętrznych wymagają ≤ 5 mΩ w celu zmniejszenia spadku ciepła i napięcia |
| Badanie szpilki sygnału | Badanie przycisku niskiej mocy (5 przycisków) | 3A ~ 5A |
| Dielektryczne napięcie odporne | Kilka tysięcy woltów (np. 1,5 kV / 60 s itp.) | Odpowiedź na napięcia nadpięciowe lub przejściowe |
| Odporność na izolację | ≥ 10 MΩ / 500 VDC | Zapobieganie wyciekom i uszkodzeniu izolacji |
| Temperatura pracy | ¥40°C do +105°C (lub wyższa) | Do środowisk zewnętrznych o zmianach temperatury |
| Ochrona przed wejściem | IP68 | Wskazuje, że może być zanurzony w wodzie przez długi czas w określonych warunkach i zapobiega wejściu pyłu |
| Badanie trwałości nośnika/wilgotności/sprysku soli | Często przechodzą testy na rozpylanie soli / testy starzenia pod wysoką wilgotnością | Dla długoterminowej niezawodności na zewnątrz |
Usługa posprzedażna
- Okres gwarancji: 12 miesięcy gwarancji od daty wysyłki (z wyłączeniem uszkodzeń spowodowanych błędem ludzkim).
- Określenie błędu: Jeśli podczas użytkowania zostanie wykryty problem jakości, użytkownik powinien dostarczyć zdjęcia / filmy wadliwego produktu i numer partii. Odpowiemy w ciągu 48 godzin (dni roboczych).
- Wykorzystanie produktów wadliwych: po potwierdzeniu problemu jakości z naszej strony, klient może wybrać naprawienie produktu, wymianę lub proporcjonalny zwrot pieniędzy.
- Klient przedkłada problem i dowód (zdjęcia/wideo/sprawozdanie z testu)
- Nasz zespół techniczny określa przyczynę i zapewnia rozwiązanie.
- Jeżeli wymagane jest zwrot lub wymiana, zostanie to załatwione zgodnie z metodą logistyczną uzgodnioną przez obie strony.
- Wsparcie techniczne: Dostarczane są bezpłatne konsultacje techniczne (wybór produktu, schematy okablowania, sugestie montażu)..
- Części zamienne i dostawy długoterminowe: W przypadku projektów długoterminowych można podpisać umowy dotyczące części zamiennych i dostaw priorytetowych w celu zagwarantowania długoterminowej stabilności dostaw i cen.
