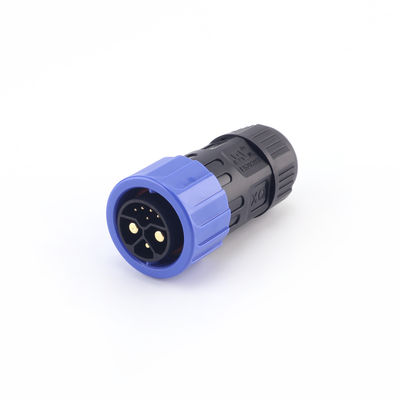

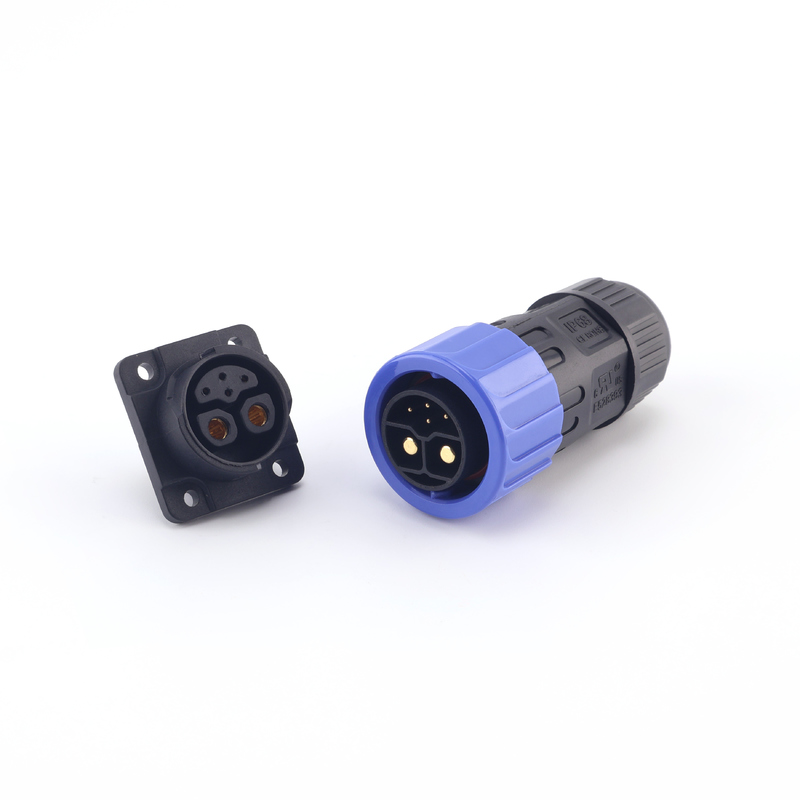

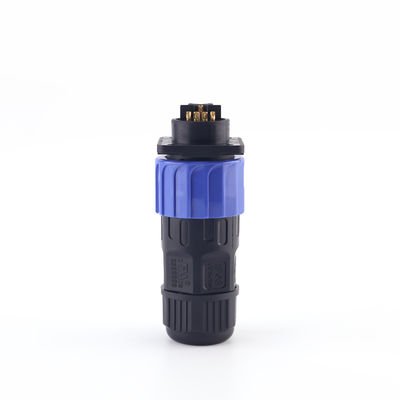

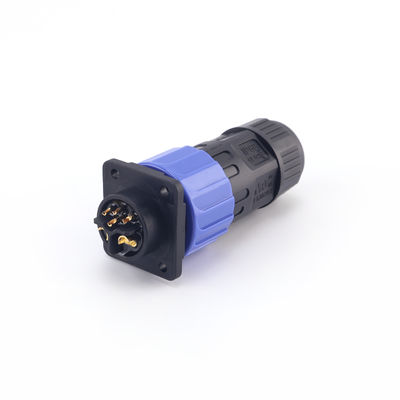

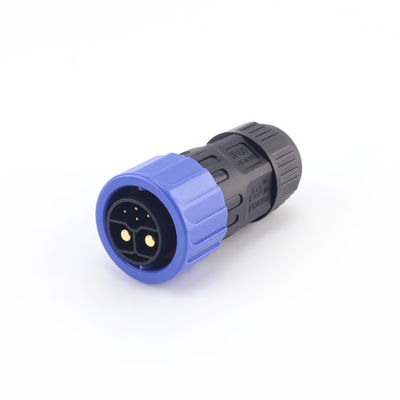

Niestandardowa wtyczka IP67 Wodoodporna, M23 Panelowe Gniazdo Elektryczne Samozaciskowe Wodoodporne Złącze
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Xiangqian |
| Orzecznictwo: | UL |
| Numer modelu: | M23 |
Zapłata:
| Minimalne zamówienie: | 100pcs |
|---|
|
Szczegóły informacji |
|||
| nazwa złącza: | Wodoodporne złącze elektryczne IP67 M23 | Tworzywo: | PA66, Nylon |
|---|---|---|---|
| Płeć: | Mężczyzna Kobieta | Świadectwa: | UL, CQC, TUV |
| Obecna ocena: | 15a | Wodoodporna ocena: | IP67 |
| Próbki: | Za darmo | Czas dostawy: | 3-5 dni |
| Napięcie znamionowe: | 600V | ||
opis produktu
Niestandardowa wtyczka IP67 Wodoodporna, M23 Panel Montażowy Żeńskie Elektryczne Samozaciskowe Wodoodporne Złącze
Samozaciskowe kwadratowe żeńskie złącze panel-męskie M23 to wysoce niezawodne złącze zaprojektowane specjalnie do zastosowań zewnętrznego zasilania i sterowania przemysłowego. Posiada kwadratowy system montażu panelowego z samozaciskowym mechanizmem zatrzaskowym, zapewniając szybkie dokowanie i bezpieczne połączenie, zapobiegając poluzowaniu lub usunięciu z powodu wibracji lub naprężeń. Obudowa wykonana jest z wysokowytrzymałego nylonu PA66 lub stopu metalu, z wysoce elastycznym uszczelnieniem silikonowym, osiągając stopień ochrony IP67 i skutecznie zapobiegając przedostawaniu się kurzu i wody, zapewniając długotrwałą stabilną pracę.
To złącze jest powszechnie stosowane w takich zastosowaniach, jak oświetlenie LED, zasilacze do oświetlenia ulicznego, zautomatyzowane maszyny, nowe urządzenia energetyczne oraz systemy komunikacji i monitoringu. Spełnia zarówno wymagania dotyczące przesyłu mocy, jak i sygnału i nadaje się do długotrwałego użytkowania w trudnych warunkach zewnętrznych.
Parametry techniczne:
| Typ złącza | Złącza M23 Push Lock |
| Stopień wodoodporności | IP67 |
| Materiał | PA66 |
| Prąd znamionowy | 15A |
| Napięcie znamionowe | 600V |
| Próbki | Bezpłatne |
| Czas dostawy | 3-5 dni |
| Najważniejsze cechy | Elektryczne wodoodporne złącze IP67, wtyczka wodoodporna Push Lock |
Najważniejsze cechy produktu:
- Szybka konstrukcja samozaciskowa ułatwiająca obsługę i wydajne podłączanie i odłączanie
- Stopień wodoodporności i pyłoszczelności IP67, odpowiedni do trudnych warunków zewnętrznych
- Montaż na kwadratowym panelu zapewniający stabilność i niezawodność oraz wysoką kompatybilność
- Opcje wielordzeniowe (2–12 rdzeni) obsługują mieszane połączenia zasilania i sygnału
- Silna odporność na warunki atmosferyczne, odporność na promieniowanie UV, odporność na wysokie i niskie temperatury oraz odporność na korozję
- Wysokiej jakości zaciski ze stopu miedzi zapewniające niski opór styku i doskonałą przewodność
Parametry elektryczne
| Rezystancja styku | Testowanie pin-po-pin miernikiem miliohmów | ≤ 10 mΩ |
| Rezystancja izolacji | 100V DC, pin-to-pin / pin-to-shell | ≥ 100 MΩ |
| Test Hi-pot | 500V AC / 60s | Brak przebicia, brak przeskoku |
| Prąd znamionowy | Zgodnie z liczbą rdzeni i specyfikacją przewodnika | 10A–20A stabilne przejście |
| Napięcie znamionowe | Test według konfiguracji | 250V–400V |
| Wydajność wodoodporna | Dokowanie blokady, głębokość wody 1 m / 30 min | Brak przenikania wody, parametry elektryczne są normalne |
| Żywotność podłączania i odłączania | Ponowne testowanie po 200 cyklach | Parametry elektryczne pozostają zakwalifikowane |
| Siła ciągnąca/siła zaciskania | Wytrzymałość na rozciąganie wylotu kabla ≥ 50 N (φ≈8 mm odniesienie do kabla | Brak poluzowania, dobre uszczelnienie |
Obsługa posprzedażna
- Gwarancja: Produkty objęte są 12-miesięczną gwarancją od daty produkcji. Wszelkie wady jakościowe w normalnych warunkach użytkowania zostaną bezpłatnie wymienione lub naprawione.
- Wsparcie techniczne: Zapewniamy wskazówki dotyczące instalacji i zalecenia dotyczące wyboru, aby zapewnić bezpieczne i niezawodne użytkowanie w projektach naszych klientów.
- Dostosowywanie: Wspieramy rozwiązania OEM/ODM, oferując opcje dostosowywania liczby kabli, prądu znamionowego, koloru obudowy, długości kabla i innych.
- Szybka reakcja: Odpowiadamy na problemy posprzedażne w ciągu 24 godzin, aby zapewnić postęp projektu.
- Wsparcie próbek: Zapewniamy testowanie próbek, aby pomóc klientom zweryfikować wydajność produktu.
Certyfikaty:
FAQ:
1. Jaki jest stopień ochrony złącza wodoodpornego M23?
Dzięki stopniowi ochrony do IP67/IP68 jest skutecznie pyłoszczelny i wodoodporny, odpowiedni do trudnych warunków, takich jak deszcz, wilgoć i długotrwałe użytkowanie na zewnątrz.
2. Jakie są ogólne parametry elektryczne złącza wodoodpornego M23?
Napięcie znamionowe: 250V do 600V (w zależności od liczby pinów)
Prąd znamionowy: 10A do 30A
Rezystancja styku: ≤5mΩ
Rezystancja izolacji: ≥1000MΩ
3. Jakie liczby pinów są obsługiwane?
Seria M23 oferuje różnorodne specyfikacje, od 2 do 19 pinów, aby zaspokoić różnorodne potrzeby w zakresie przesyłu mocy, przesyłu sygnału i mieszanych interfejsów.
4. Do jakich zastosowań jest to odpowiednie?
Szeroko stosowane w urządzeniach automatyki, serwomotorach, czujnikach, oświetleniu zewnętrznym LED, szafach sterowniczych, nowych urządzeniach energetycznych i innych dziedzinach.
