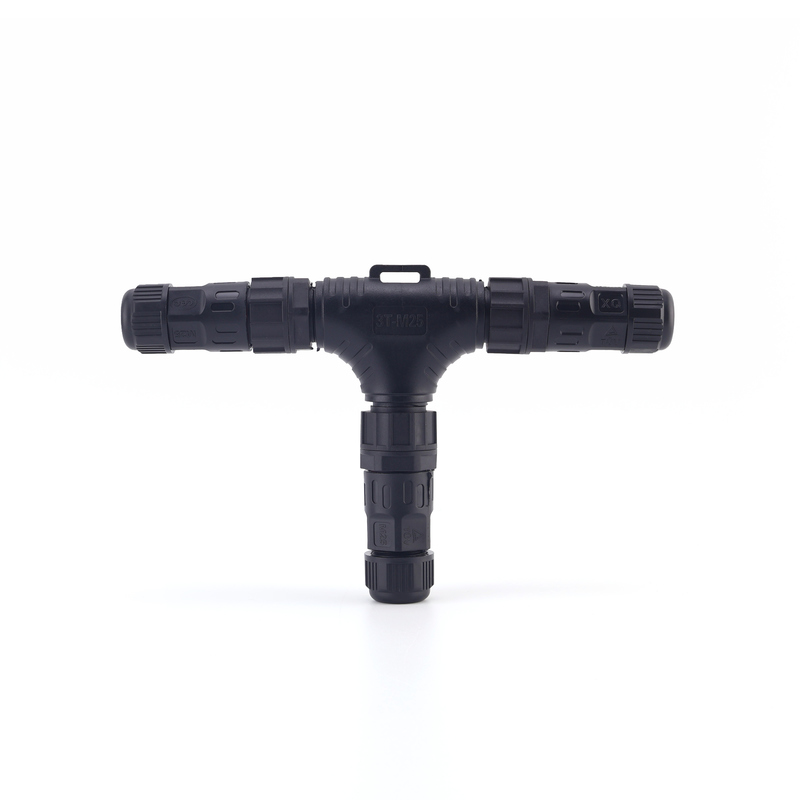

Cena fabryczna IP68 3-drożny wodoodporny złącze panelowe M25 w kształcie litery T, męskie żeńskie zewnętrzne wodoodporne złącza kablowe
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Xiangqian |
| Orzecznictwo: | UL |
| Numer modelu: | Wtyczka M25 T |
Zapłata:
| Minimalne zamówienie: | 100pcs |
|---|
|
Szczegóły informacji |
|||
| Marka: | Xiangqian | nazwa złącza: | Wodoodporne złącza M25 IP68 |
|---|---|---|---|
| Tworzywo: | PA66, Nylon | Klasa IP: | IP68 |
| Kabel OD: | 6,0 mm-14,0 mm | Rdzeń złącza: | 2-6 pinów |
| Certyfikaty: | UL, TUV | Próbka: | bezpłatny |
| Czas dostawy: | 3-5 dni | ||
opis produktu
Fabryczna cena IP68 3-drożny M25 Wodoodporne złącze panelowe w kształcie litery T Męskie żeńskie zewnętrzne wodoodporne złącza kablowe
1. Pozycjonowanie produktu i funkcja
Ten typ złącza jest przeznaczony głównie do trójdrożnych połączeń rozgałęźnych w zewnętrznych liniach zasilających, a konkretnie do okablowania z jednym wejściem i dwoma wyjściami lub jednym wejściem i wieloma wyjściami.
Jest powszechnie stosowany w takich zastosowaniach, jak oświetlenie uliczne LED, oświetlenie krajobrazu, sprzęt do energii słonecznej, zewnętrzna dystrybucja energii, inteligentne słupy i sprzęt nadzoru.
Wymaga wysokiej klasy IP68 dla długotrwałej odporności na wnikanie czynników środowiskowych, takich jak deszcz, wilgoć i kurz.
2. Konstrukcja i materiały
Obudowa jest zazwyczaj wykonana z PA66 (materiał wzmocniony nylonem), który zapewnia doskonałą odporność na warunki atmosferyczne, promieniowanie UV i uderzenia.
Uszczelnienia zazwyczaj wykorzystują silikonowe lub fluorokauczukowe uszczelki typu O-ring lub podkładki uszczelniające.
Kontakty wewnętrzne są zazwyczaj wykonane z mosiądzu lub stopu miedzi (czasami niklowane lub cynowane/srebrzone), aby zapewnić dobrą przewodność i odporność na korozję.
Połączenia mogą obejmować blokowanie gwintowane, push-pull, szybkozłącza lub konstrukcje płyt dociskowych dla łatwej instalacji i konserwacji.
Mechanizmy zaciskania lub blokowania kabli (takie jak pierścienie kompresyjne, nakrętki blokujące i tuleje uszczelniające) muszą zapewniać uszczelnienie i mocowanie mechaniczne pomimo wibracji oraz rozszerzalności i kurczliwości cieplnej.

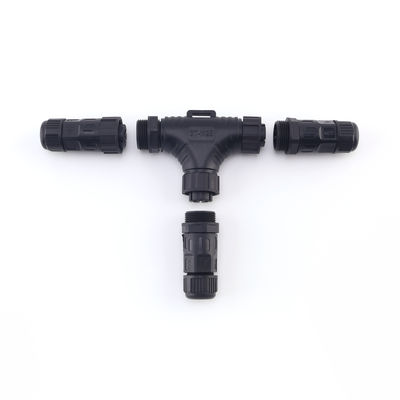

W złączu typu T zazwyczaj znajdują się otwory na kable w trzech kierunkach, każdy z konstrukcją uszczelniającą. Wnętrze złącza może być zaprojektowane z jednym wejściem i dwoma wyjściami lub równą strukturą rozgałęzienia.
Parametry:
| Średnica zewnętrzna kabla | Ø6.0-14.0MM |
| Materiał osprzętu | Miedź, złocenie |
| Rezystancja styku | ≤ 10 mΩ |
| Tryb połączenia | Blokada wciskana |
| Praca znamionowa | -40-+105 |
| Stopień trudnopalności | UL94 V-0 |
Raport z testu wydajności (test fabryczny)
| Parametr | Typowe wartości lub zakresy | Uwagi |
| Napięcie znamionowe | 250 V / 400 V / 450 V | Niektóre modele obsługują wysokie poziomy napięcia (takie jak systemy solarne lub zasilania) |
| Prąd znamionowy | 10A-40A |
Zależy od przekroju poprzecznego przewodnika, powierzchni styku i warunków rozpraszania ciepła. Niektóre modele M25 mogą osiągnąć 41 A w 2/3/4 rdzeniach. |
| Rezystancja styku | ≤10 mΩ | Wymaga niskiej rezystancji styku, aby zmniejszyć wytwarzanie ciepła |
| Napięcie wytrzymywane dielektrycznie | Kilka tysięcy woltów (np. 1,5 kV / 60 s itp.) | Reagowanie na przepięcia lub przejściowe przepięcia |
| Rezystancja izolacji | ≥10 MΩ / 500 VDC | Zapobieganie upływom i przebiciom izolacji |
| Temperatura pracy | –40°C do +105°C (lub wyższa) | Do środowisk zewnętrznych ze zmianami temperatury |
| Ochrona przed wnikaniem | IP68 | Wskazuje, że może być zanurzony w wodzie przez długi czas w określonych warunkach i zapobiega wnikaniu kurzu |
| Trwałość mediów / wilgotność / test w komorze solnej | Często przechodzi test w komorze solnej / test starzenia w wysokiej wilgotności | Dla długotrwałej niezawodności na zewnątrz |
Serwis posprzedażny i strategia zapewnienia jakości
Niezawodny serwis posprzedażny i zapewnienie jakości producenta dla tego typu złącza zazwyczaj obejmują:
1. Próba próbki / Weryfikacja wstępnej próbki
Przed zakupem dużych ilości producenci często dostarczają próbki do testowania przez klienta w celu sprawdzenia przydatności, kompatybilności i tego, czy wskaźniki wydajności spełniają wymagania na miejscu.
2. Okres gwarancji / Gwarancja
Większość producentów oferuje okres gwarancji (np. jeden, dwa, a nawet dłużej). W okresie gwarancji, jeśli produkt ulegnie awarii z powodu wewnętrznych problemów z jakością (nie spowodowanych błędem ludzkim), produkt zostanie wymieniony lub naprawiony bezpłatnie.
3. Naprawa / Serwis naprawczy
W przypadku złączy, które ulegną awarii podczas użytkowania, klienci mogą zwrócić uszkodzoną część producentowi w celu sprawdzenia i naprawy lub wymiany.
4. Wsparcie techniczne / Usługi doradcze
Zapewnienie usług technicznych, takich jak wskazówki dotyczące instalacji, rozwiązywanie problemów, zalecenia dotyczące wyboru i wsparcie na miejscu, aby pomóc użytkownikom w rozwiązywaniu problemów z praktycznym zastosowaniem.
5. Dostosowywanie / Usługi OEM / ODM
W przypadku klientów ze specjalnymi wymaganiami (takimi jak specjalne średnice przewodów, poziomy ochrony, ekstremalne środowiska lub specjalistyczne interfejsy), producenci zazwyczaj oferują niestandardowe projekty, rozwój form i modyfikacje kosmetyczne lub strukturalne.
6.Certyfikacja jakości / Dostarczanie raportów
Dostarczanie raportów z kontroli produktów, raportów z testów wydajności (takich jak testy wytrzymałości napięciowej, testy izolacji, testy w komorze solnej i testy cyklu życia) oraz standardowych certyfikatów (takich jak certyfikaty CE, RoHS, UL i ISO).
7. Identyfikowalność partii / Śledzenie jakości
Producenci powinni ustanowić system zarządzania partiami, z których każda partia produktów jest unikalnie identyfikowana, aby umożliwić identyfikowalność surowców, procesów produkcyjnych i zapisów testowych, w celu ułatwienia zarządzania problemami z jakością i wycofaniami.
8. Wsparcie w zakresie zapasów i części zamiennych
Utrzymanie wystarczającej ilości zapasów części zamiennych, aby zapewnić klientom terminową wymianę części; zapasowe części zamienne mogą być zorganizowane dla zamówień o dużej objętości.
9. Polityka wymiany / zwrotu
Ściśle zdefiniować warunki zwrotu i wymiany w umowie w przypadku problemów z jakością lub nieodpowiedniego użytkowania, takich jak bezwarunkowe zwroty lub wymiany w określonym okresie.
10. Szkolenia / Wskazówki dotyczące budowy
Zapewnienie klientom lub instalatorom szkoleń lub instrukcji dotyczących prawidłowej instalacji, konserwacji, kontroli uszczelnień i długoterminowych testów w celu zmniejszenia awarii spowodowanych nieprawidłową instalacją.
